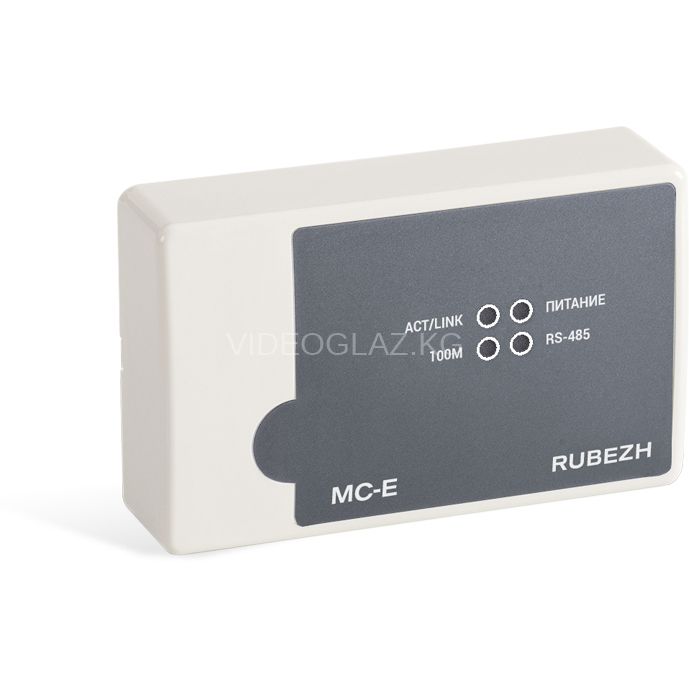

Рубеж МС-Е

Код: 1288956

Розн. цена: 9 185 руб

Ваша цена: 7 759 руб

Заказ в один клик

Оборудование адаптировано для Российских условий

Гарантия до 10 лет на все товары

Быстрая бесплатная доставка по россии

Описание
Технические характеристики

Описание Рубеж МС-Е

Модуль сопряжения МС-E представляет собой цифровое электронное устройство и предназначен для сопряжения адресных приемно-контрольных приборов «Рубеж-2АМ», «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей», а также блоков индикации «Рубеж-БИ», «Рубеж-БИУ» и пультов дистанционного управления «Рубеж-ПДУ», «Рубеж-ПДУ-ПТ» с компьютером через интерфейс Ethernet. Модуль сопряжения МС-Е обеспечивает:

подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов к LAN-порту компьютера для управления и мониторинга системы;

подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS-485;

светодиодную индикацию наличия связи приборов с компьютером. Питание модуля МС-Е осуществляется как от внешнего источника питания напряжением от 10 до 57 В, так и по технологии PoE (Power Over Ethernet), которая позволяет запитывать модуль по сетевому кабелю, что обеспечивает удобство использования модуля при отсутствии внешнего источника питания. Параметры работы по Ethernet-каналу:

скорость передачи – 10/100 Мбит/с;

настраиваемый half- или full-duplex;

используемые протоколы: UDP, ICMP (ping), ARP;

прием/передача единичных пакетов. Скорость передачи данных по интерфейсу RS-485 выбирается из ряда: 19200, 38400, 57600, 115200 бит/сек; Время технической готовности МС-Е к работе после подключения – не более 3 секунд. На лицевой стороне модуля расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС-Е. Светодиодный индикатор Ethernet:

при подключении линии Ethernet, но при отсутствии обмена с рограммой ОПС «FireSec», мигает с частотой 1 Гц;

при наличии обмена с ПО ОПС «FireSec» мигает с частотой 5 Гц;

при потере связи с ПК – не светится. Светодиодный индикатор RS-485:

при отсутствии обмена с ППКП – не светится;

при наличии обмена с ППКП – мигает с частотой 10 Гц. Схема подключения модуля сопряжения МС-Е

Технические характеристики Рубеж МС-Е

Напряжение питания: от 10 до 57 В
Максимальный потребляемый ток в дежурном режиме: -при напряжении питания 12 В, не более 0,2А -при напряжение питания 24 В, не более 0,1А
Количество выходов для подключения интерфейсов: -RS-485, гальванически развязанный - 1 -Ethernet, гальванически развязанный - 1
Длина кабеля интерфейса RS485, не более: 1000 м
Габаритные размеры модуля, не более: 125х78х37 мм
Масса, не более: 200 г
Рабочий диапазон температур: от 0 до плюс 40°С
Средний срок службы, не менее: 10 лет
